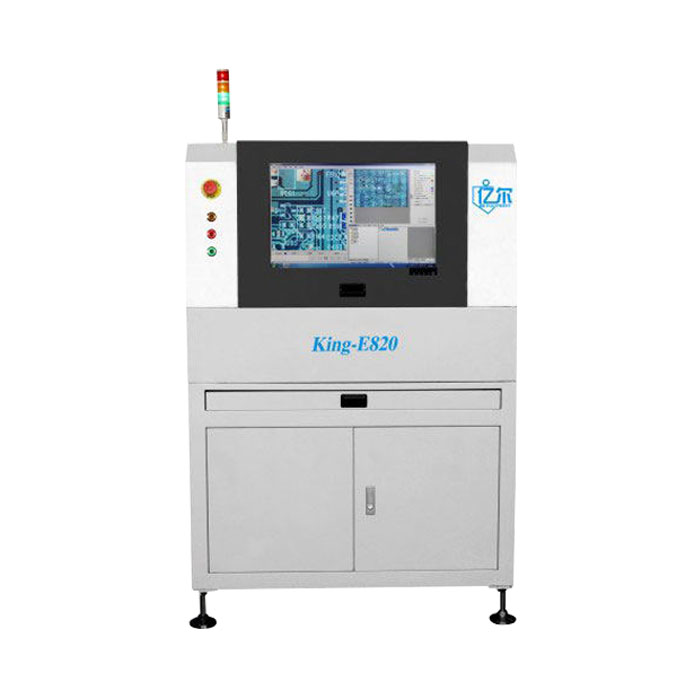

AOI自动光学检测仪KING-E820

ITEM

TYPE

· SPECIFICATION PARAMTER

运输

ＰＣＢ流动方向

自动，从左到右，从右到左，软件自动切换

宽度调整

自动

定轨

前后定轨，中间两条动轨

双轨道送板

双轨双速

NG/OK信号

有标准NG/OK信号接口

标准

视觉识别系统

判别方法

逻辑算法,图片对比,彩色图象对比/外形轮廓对比/二值化参考对比,综合应用,操作编程简单

摄像机

日本SONY原装彩色工业相机500万相素, 分辨率： 10微米/点

光源

RGB环形LED结构光源

图像处理速度

0402 CHIP

< 8ms(相对)

每画面(FOV)处理时间

< 100ms 1000个元件15S

检测内容

锡膏印刷

有无、偏斜、少锡多锡、断路、污染

零件缺陷

缺件、偏移、歪斜、立碑、侧立、翻件、极性反、错件、破损

焊点缺陷

锡多、锡少、连锡

防静电措施

防静电,不产生静电

机械系统

PCB尺寸

单轨道传送: 长400×宽500mm

双轨道传送: 长400×宽300mm

（可依据客户具体要求订制更大规格）

PCB厚度

0.5mm~2.5mm

PCB翘曲度

<2mm（有夹具辅助矫正变形）(特殊要求可订制)

零件高度（景深）

0.5mm-30mm (特殊要求可订制)

最小零件

01005元件 （IC 脚间距0.3mm）

X、Y平台

驱动设备

三菱伺服电机系统

定位精确

<25 um

移动速度

700mm/S (MAX)

软件系统

操作系统

预安装：WIN7

识别控制系统

特点

统计外形建模，学习OK样品，自动建立标准图像，识别数据及误差阀值

操作

图形化编程，自带元件库，根据元件形状选择标准自动生成检测框,精确自动定位，微米位微调，制程快捷

Mark

点数

可选择2个常用的Mark点,拼版多Mark功能

识别速度

0.5S/PCS

条码二维码读取

HONEYWELL (1900G)(美国)

通过设备的摄像头读取PCB上的条码二维码，并与维修工作站链接．(选配)

控制系统

电脑主机

工业控制计算机，Intel双核CPU 3G， DDR3 4G，100G固态硬盘

显示

24英寸品牌LED宽屏显示器

其它参数

机械外形尺寸(L*W*H)

1400mm * 1670mm * 1450mm

重量

约850公斤

电源

交流220伏特±10%，频率50/60Hz，额定功率1.4KW
(UPS不间断电源 选配)
